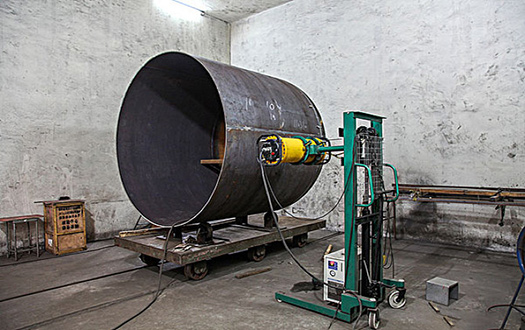

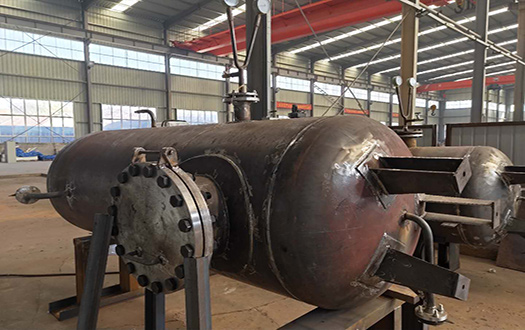

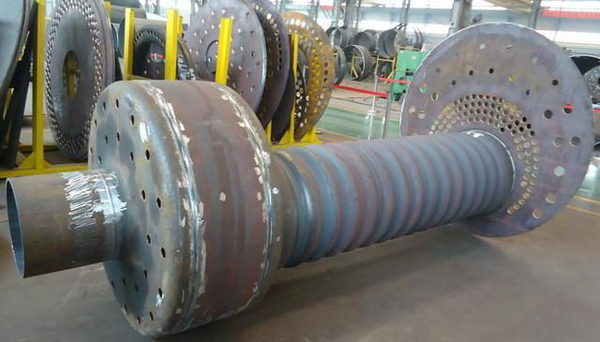

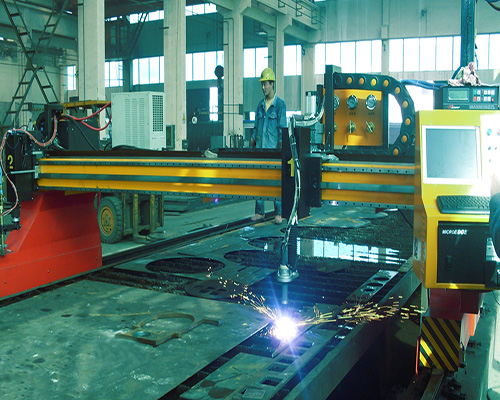

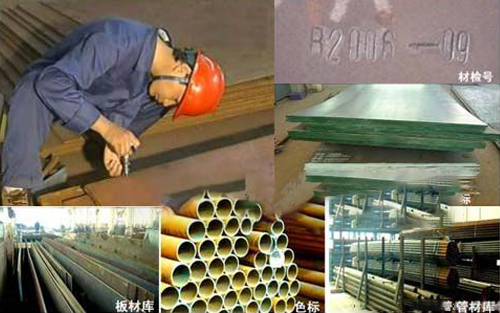

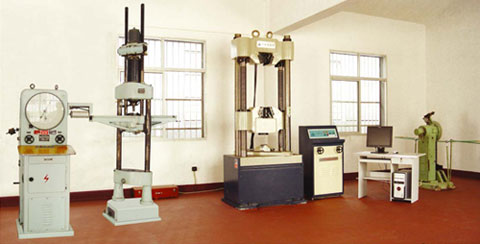

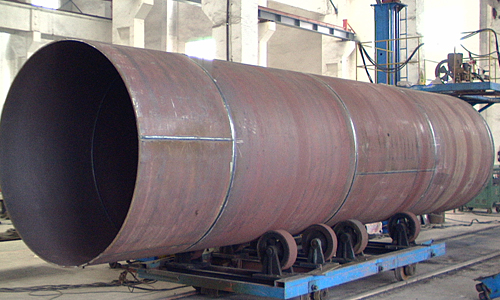

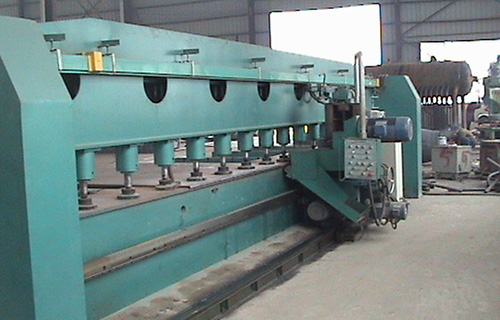

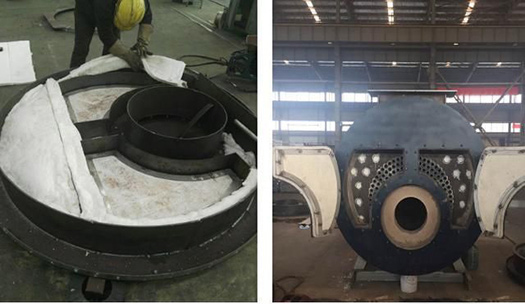

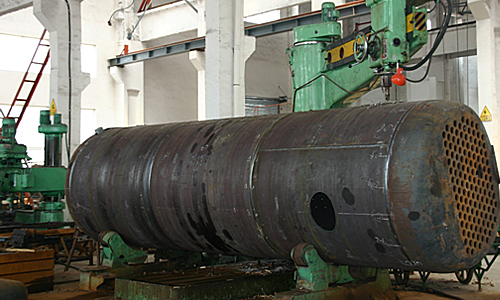

锅炉制作工艺流程  **步：力学性能试验 力学性能试验：本工序主要是对原材料和产品焊接试件分别进行材料复验和力学性能试验的一道重要工序，可对板材进行拉伸、弯曲等试验，保证材料的焊接性能及产品所使用材料的材质都达到国家标准规定。 第二步：下料 下料工序是锅炉制造的前置工序,更是保证锅炉制造质量的关键工序,在这个工序当中,不但要保证下料尺寸的准确性,也要保证下料材质的正确性.提供给下料工序的材料必须是按照国家和企业有关规定进行验收合格的材料,在下料前,还应对材料进行取样标识移植和理化性能试验。标记由检验号和色标组成，本工序可对所有板材的使用进行跟踪。 第三步：数控切割 我公司主要采用进口数控火焰（等离子）切割机，可对板进行100%全自动数控切割下料。主要优点有： 1、计算机自动编程，可切割任意几何形状的板材 2、切割速度快 3、工作效率高 4、零件尺寸精度高 5、板材处用率高。 第四步：坡口加工 坡口加工由铣边机来完成，其主要特点： 1、该设备**加工长充12米。 2、可对板材进行0-45度加工，能保证各种形式焊接坡口的需要。 3、加工质量能达到直线度误差小于0。3mm/m,总长充直线度误差小于1.5mm，表面光洁度达Ra6.3。 第六步：卷圆 卷圆工序是锅炉外型基本成型的一道基础工序。该工序主要使用三辊万能卷板机业完成。主要优点有： 1、**可加工板厚60mm，**板宽为2500mm,**直径3000mm的筒体卷制。 2、加工范围大，可同时加工锥形筒体； 3、自动编程，工作效率高。 4、钢板不需要预弯，需且预弯质量和成型的一致性较高，能够很好的保证后期组对装配。 第五步：切边 切边：切边工序主要是针对外协的管板、锥形炉胆直段进行切边、切坡口及削薄的一道加工工序。**工作直径为2000mm，可保证板边端面平整、坡口尺寸准确及受压件组焊的要求。 第七步：钻扩孔 钻扩孔：我公司在加工各管板管孔时，先使用用数控切割机割孔，然后再使用摇臂钻床扩孔的方法，来提高管孔的质量。此方法的好处有： 1、不需要人工划线，效率提高3倍。 2、加工变形量小，应力低； 3、切割位置和尺寸精度高。 第八步：组对 组对：组对工序主要是将其本体所有的零件组合成一个完整的部件。炉胆组件前后锥胆、波胆和回燃室胆，炉胆是锅炉中最重要的部件，其在结构设计上，燃油气立式锅炉采用平炉胆，卧式锅炉采用波形炉胆不仅可以解决锅炉本身的热膨胀问题，而且还可以提高传热率，有效地减小了锅炉体积。 第九步：埋弧自动焊接 焊接：我公司采用埋弧自动焊、氩弧焊对受压件和非受压件之间所形成的环缝、纵缝和角焊缝进行试焊。埋弧自动焊其主要特点： 1、焊接速度快，生产效率高； 2、焊缝质量好，成型美观； 3、焊接质量稳定； 4、节约焊接材料和电能。 第十步：无损探伤 无损探伤：焊缝焊接质量的好坏，将直接影响到锅炉运行的安全问题。为此我公司专门设置了焊缝定向、周向X射线无损探伤检测工序，该设备可靠性、安全性高，确何焊接质量检测和评定的正确性。 第十一步：焊缝返修 焊缝返修要求：对焊缝上不允许存在的缺陷应找出原因，制定可行的返修方案后才能返修。返修焊缝经修磨后应与基本金属圆滑过渡并和原焊缝外形尺寸基本相同。返修焊用焊材应与原产品焊接要求相同。锅筒环、纵缝交接点处的返修，应先焊纵缝，后焊环缝。返修前，缺陷应彻底清除，禁止在与水接触的情况下进行返修。修理经热处理的锅炉受压元件时，焊接后原则上应参照原热处理规范进行焊后热处理。焊缝返修后，应按原焊缝的质量要求进行外观检查和无损检验。同一位置的返修不得超过两次。返修焊缝经焊缝外观检查合格后重新进行水压试验。 第十二步：管板自动焊 “管”是指无缝管，在锅炉上按用途定义为烟管或水管；“板”是指平钢板，在锅炉上对应的零件有前管板、后管板、回燃室前后管板等，由两者组对后形成角接接头，然后通过使用专用的管板焊机，实现在氩气保护状态下的机械焊。 第十三步：水压实验 水压试验：水压试验是检测受压元件强度和密封性的一道重要工序，也是全面检测锅炉运行安全性的关键步骤。本工序必须接受质量技术监督局锅检所的停点检测，我公司水压试验一次合格率100%，保证用户使用方快锅炉绝对安全。 第十四步：烟箱制作与安装 烟箱制作与安装：烟箱是卧式锅炉的一个重要部件，选用的保温和耐火材料性能高，采用双层加铝箔保温，大大增强保温效果，前后烟箱采购独特的双密封结构，解决了卧式内燃锅炉长期运行普遍出现的烟箱漏烟问题，减少烟气泄露造成的热损失；同时采用双开门结构，性能可靠、密封性好，可以很好的保证锅炉的安全、可靠运行。 第十五步：包装工序 包装工序是将保温材料铺设到锅壳上，并外包进口彩板的一道工序。银晨锅炉精心设计的保温结构采用双层硅酸铝板，使保温性能大提高，使锅炉炉外壁温度远低于国家设计标准。从而有效降低锅炉散热损失，保证锅炉肯有较高的热效率 第十六步：平台扶梯制作安装 本工序包含锅炉平台扶梯制作、安装工作，安装主要是将前期制作好的平台与本体部件进行组焊，扶梯部件再与平台和本体部件进行组装，包括护栏的预装配。 第十七步：管路、电气安装 管路、电气安装是锅炉整体成形的一道工序。我公司在电气控制方面率先将可编程控制器和触摸屏相结全，应用到锅炉的运行控制当中，能够实现锅炉全自动控制、联网群控、计算机群控和远程控制等多种现代化控制功能。**的硬件和实用安全的软件技术，确保了生产全自动和高质量运行。 第十八步：热工测试 热工测试：热工测试工序是完成产品出厂前进行一次模拟性能测试。本工序也是我公司在检验产品最终性能质量的一道最重要的工序，属银晨锅炉独有。该工序可保证每一锅炉的运行参数符合设计需求，使用锅炉更具有安全性和可靠性，并给以后锅炉改进提供可靠的参数数据。 |
