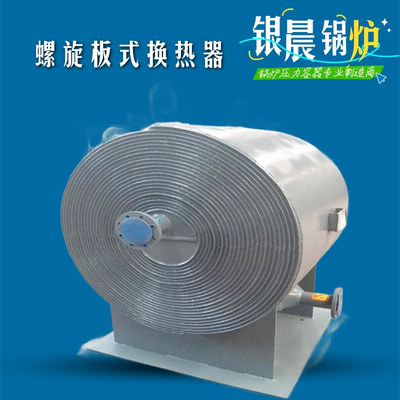

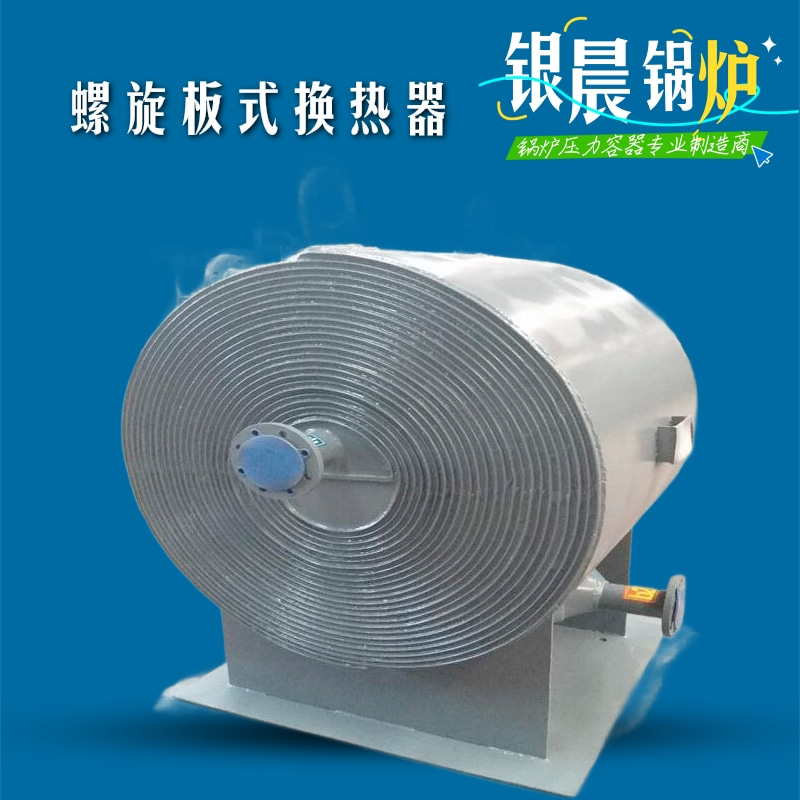

螺旋板式换热器
产品类型: 压力容器
工作压力: 0.1-0.6MPa
应用行业: 化工、食品、印染、医药、橡胶
产品详情
产品参数
1、传热效率高(性能好)
一般认为螺旋板式换热器的传热效率为列管式换热器的1-3倍。等截面单通道不存在流动死区,定距柱及螺旋通道对流动的扰动降低了流体的临界雷诺数,水水换热时螺旋板式换热器的传热系数最大可达3000W/(㎡.K)。
2、有效回收低温热能
螺旋板式换热器由两张卷制而成,进行余热回收,充分利用低温热能。
3、运行可靠性强
不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封,因而具有较高的密封性,保证两种工作介质不混合。
4、阻力小
在壳体上的接管采用切向结构。比较低的压力损失,处理大容量蒸汽或气体;有自清刷能力,因其介质呈螺旋型流动,污垢不易沉积;清洗容易,可用蒸汽或碱液冲洗,简单易行,适合安装清洗装置;介质走单通道,允许流速比其他换热器高。
5、可多台组合使用
单台设备不能满足使用要求时,可以多台组合使用,但组合时必须符合下列规定:并联组合、串联组合、设备和通道间距相同。混合组合:一个通道并联,一个通道串联。

使用说明

1、 设备安装,应请熟悉该系统工艺的工程技术人员指导,按照本说明书和产品质量证明书及其系统工艺特点,确定安装工艺方案。在安装中,应考虑尽量利用管道的走向吸收热膨胀,并且安装要水平、对正,不能产生附加应力,以免对设备造成不利影响。管道联接应使两流程完全逆流状态,以提高传热效果。
2、 安装之前应清洗管道系统,不得有泥砂、杂物等存留其中;检查换热器在运输中是否损坏,是否有大杂物落入管口中。
3、设备安装完毕,设备与系统应进行水压试验。
4、水压试验完毕,应对设备进行保温。
5、循环必须软化或加药处理。(按低压锅炉水质标准GB1576-96),由于水处理不当造成结垢,可用化学清洗除垢。


容器类别:I类(一类)
介质特性:无毒、非易爆
主要材质:Q245R  Q245R
设计标准:G150.1~150.4-2001《压力容器》GB25025-2010《设备技术条件》 TSG21-2016《固定式压力容器安全技术监察规程》NB/T47015-2011《压力容器焊接规章》
焊接标准:焊接采用手工电弧焊,焊条型号为E4315;埋弧自动焊:焊丝牌号H08A,焊剂为HJ431,相应法兰焊接标准,其余按HG/T20583-2001《钢制化工容器结构设计规定》执行
检测标准:X光射线,A类和B类每条焊接接头长度的20%射线探伤,且不小于250mm按NB/T47013.1~5-2015 AB级Ⅲ级为合格。
渗透实验:焊接后煤油试漏,无渗漏为合格。夹套筒体与上接环最后一道环焊缝焊接后做100%表面无损检测Ⅰ级为合格,水压试验执行标准按GB/T7994规定。气密性压力实验根据协商而定。
油漆包装:按GB25025-2010规定执行,设备外表涂防锈漆两遍面漆一遍,喷涂颜色客户可自由选择。
