外半管不锈钢反应釜
分享到：

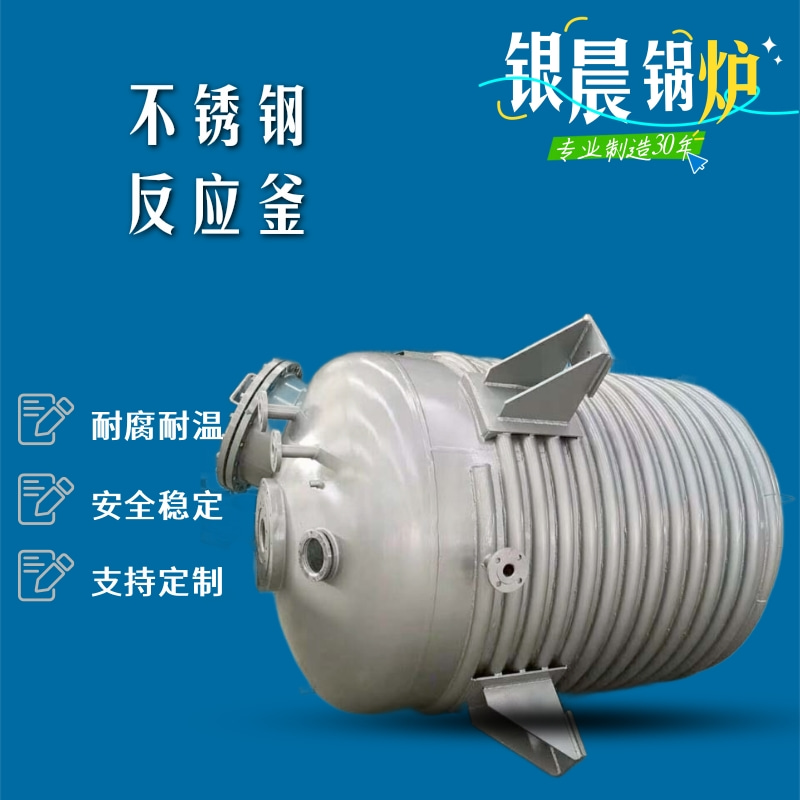

外半管不锈钢反应釜


产品类型： 压力容器
工作压力： 0.1-0.6MPa
应用行业： 化工、食品、印染、医药、橡胶
微信咨询
产品详情
产品参数
工作压力：罐内压力0.3Mpa 夹套内压力0.6Mpa
设计压力：罐内压力0.4Mpa 夹套内压力0.6Mpa
工作温度：罐内20~200℃   夹套20~200℃
设计温度：罐内200℃   夹套内200℃
容器类别：I类（一类）
介质特性：无毒、非易爆
主要材质：316L（S31603）
设计标准：G150.1~150.4-2001《压力容器》GB25025-2010《设备技术条件》 TSG21-2016《固定式压力容器安全技术监察规程》NB/T47015-2011《压力容器焊接规章》
焊接标准：焊接采用手工电弧焊，焊条型号为E4315;埋弧自动焊：焊丝牌号H08A,焊剂为HJ431,相应法兰焊接标准，其余按HG/T20583-2001《钢制化工容器结构设计规定》执行
检测标准：X光射线，A类和B类每条焊接接头长度的20%射线探伤，且不小于250mm按NB/T47013.1~5-2015 AB级Ⅲ级为合格。
渗透实验：焊接后煤油试漏，无渗漏为合格。夹套筒体与上接环最后一道环焊缝焊接后做100%表面无损检测Ⅰ级为合格，水压试验执行标准按GB/T7994规定。气密性压力实验根据协商而定。
搪瓷检验：搪玻璃厚度0.8-2.0mm,高电压实验为20KV作业面不导电（按GB/T7993规定）
油漆包装：按GB25025-2010规定执行，设备外表涂防锈漆两遍面漆一遍，喷涂颜色客户可自由选择。


技术特性表

允许工作压力PN
罐内≤0.37Mpa
夹套内≤0.58Mpa
允许工作温度
罐内0-200℃
夹套内0-200℃
允许搅拌转速
锚式、框式63、85r/min
叶轮式≤130r/min
搅拌轴为填料密封时罐内工作压力不超过0.25Mpa
不锈钢反应罐(79标表1)
代 号公 称 容 积(L)
501002003005001000
DN5006007008009001200
DO350420490560630840
D160070080090010001300
D2706816930110611561488
D3252525252530
D432×432×432×432×432×465×5
D527027030035035065×5
D6-----1120
H46556577587510751275
H1300300350350400500
H2265300355385415500
H3250250250250270315
H4------
H5------
H6220220230240270270
H7945945953115411541276
L203021702430278230403470
h浆式/叶轮式95100105125165180
锚式/框式45/-60/-45/-45/-85/--/85
卡子0.2MpaBM16/28BM16/28BM16/36BM16/40BM20/32BM20/52
0.4MpaBM16/28BM16/32BM16/40BM16/48BM20/36BM20/56
减速机型号BLDO.8-1-IBLDO.8-1-IBLD-1.1-1-IBLD-3.0-3-IBLD-3.0 -3-IBLD4-3-I
放料阀规格70/3270/3280/4080/4080/40100/50
电机功率(kw)0.80.81.1334
实际容积(W)711282473895881250
传热面积(Mz)0.340.661.261.752.644.54
设备总重(Kg)47754870676510301690
不锈钢反应罐(79标表2)
代 号
公 称 容 积 (L)
1500
2000
3000
5000(B)
5000(A)
6300
DN
1300
1300
1600
1600
1750
1750
DO
910
910
1120
1120
1200
1200
D1
1450
1450
1750
1750
1900
1900
D2
1679
1679
2029
2029
2188
2188
D3
30
30
36
36
36
36
D4
65×5
65×5
65×6
65×8
80×6
80×6
D5
400
400
450
450
450
450
D6
1270
1270
1550
1550
1680
1680
H
1475
1820
1820
2780
2580
3100
H1
600
600
700
800
700
740
H2
510
510
580
580
622.5
637
H3
507
507
614
614
550
550
H4
315
315
315
315
350
350
H5
330
330
330
330
370
370
H6
1000
1335
1247
1750
1530
1760
H7
1276
1276
1316
1316
1316
1361
L
3695
4035
4225
5185
5030
5261
h
浆式/叶轮式
165
175
190
190
190
190
锚式/框式
-/115
-/125
-/144
-/144
-/190
-/190
卡子
0.2Mpa
BM20/56
BM20/56
BM20/52
BM20/52
BM24/60
BM24/60
0.4Mpa
BM20/64
BM20/64
BM24/60
BM24/60
BM24/68
BM24/68
减速机型号
BLD4-3-I
BLD4-3-I
BLD5.5-3-I
BLD5.5-3-I
BLD5.5-3-I
BLD7.5-3-I
放料阀规格
100/50
100/50
125/80
125/80
125/80
125/80
电机功率(W)
4
4
5.5
5.5
5.5
7.5
实际容积(W)
1720
2160
3715
5650
5650
7000
传热面积(M2)
5.34
7.02
8.61
13.8
13.8
16.4
设备总重(Kg)
2160
2410
3450
4470
5032
5978
不锈钢反应罐(93标表1)
代 号
公 称 容 积 (L)
50
100
200
300
500
1000
1500
DN
500
600
700
800
900
1200
1300
DO
350
420
490
560
630
840
910
D1
600
700
800
900
1000
1300
1450
D2
726
828
930
1027
1152
1485
1679
D3
25
25
25
25
25
30(25)
30(30)
D4
32×4
32×4
32×4
32×4
32×4
65×5
65×5
D5
270
270
300
350
350
400
400
D6
-
-
-
-
-
950
1100
H
465
565
775
875
1075
1275
1475
H1
310
310
350
350
400
500
600
H2
265
300
355
385
415
500
530
H3
-
-
-
-
-
-
507
H4
250
250
250
250
270
315
315

银晨锅炉因产品开发可不预先通知而变更以上参数
